どうも、ご無沙汰しています。

いつものごとく忘れかけたころのブログアップなのだ。

早いもので2017に入りもう3月…

このあいだ正月じゃなかったっけ?

そりゃ歳もとるか…

あっという間にまた正月来るよね

毎回こんなこと言ってるなな~

グチってないで手を動かしなさい!はい!



さてさて、なが~~いあいだお待たせしているノートン16H君

80年の時を経て復活の日を今か今かと待ち焦がれる日々。

お客様には大変ご迷惑をおかけしている次第です。

本当に申し訳ありません。

そんなノートン君、いよいよカスタム工程で最大の難関『タンク製作』の開始だ!

今回はなにかのベースタンクを使ってのモディファイではなくゼロから作る!

(キーッ!大変じゃよ~!)

IMG_5788

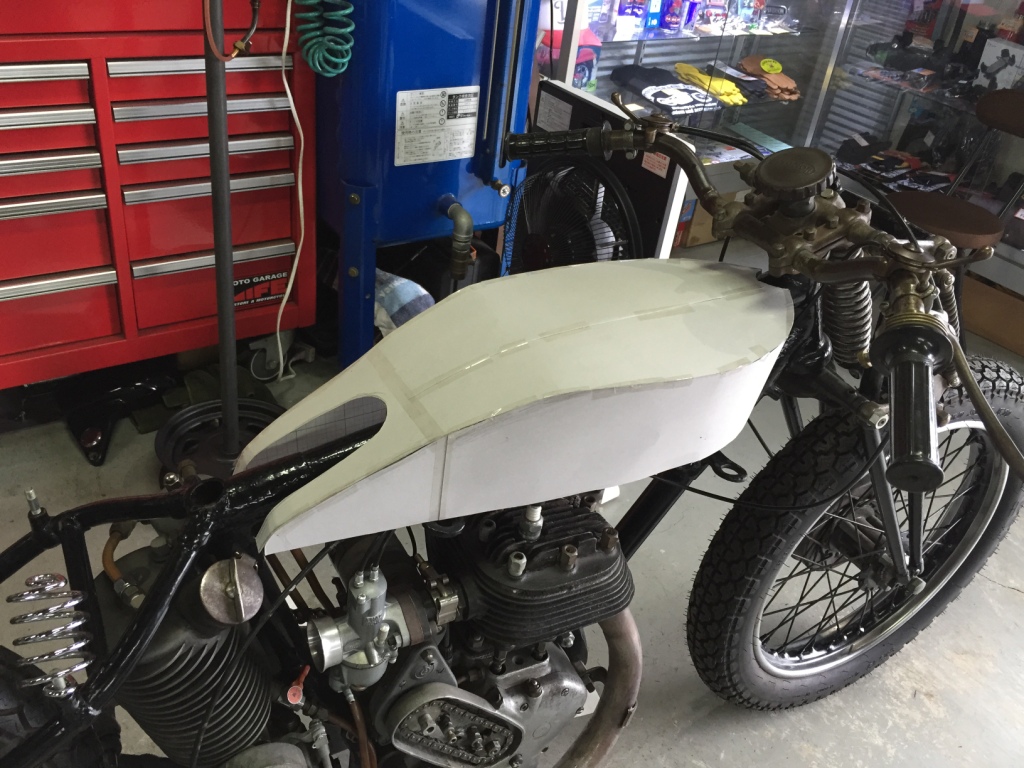

以前方眼紙で作ったハリボテのイメージタンクを元に具体化していく。

IMG_5834

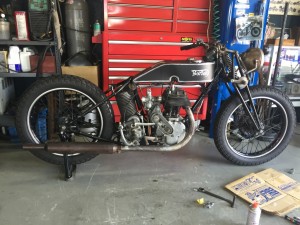

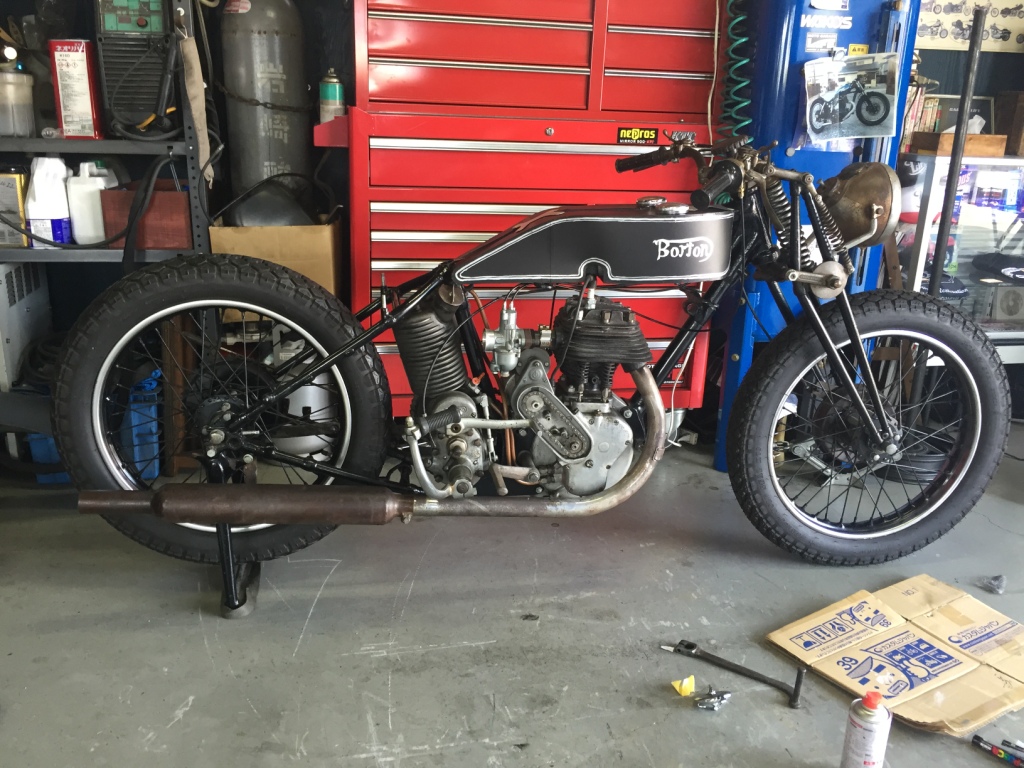

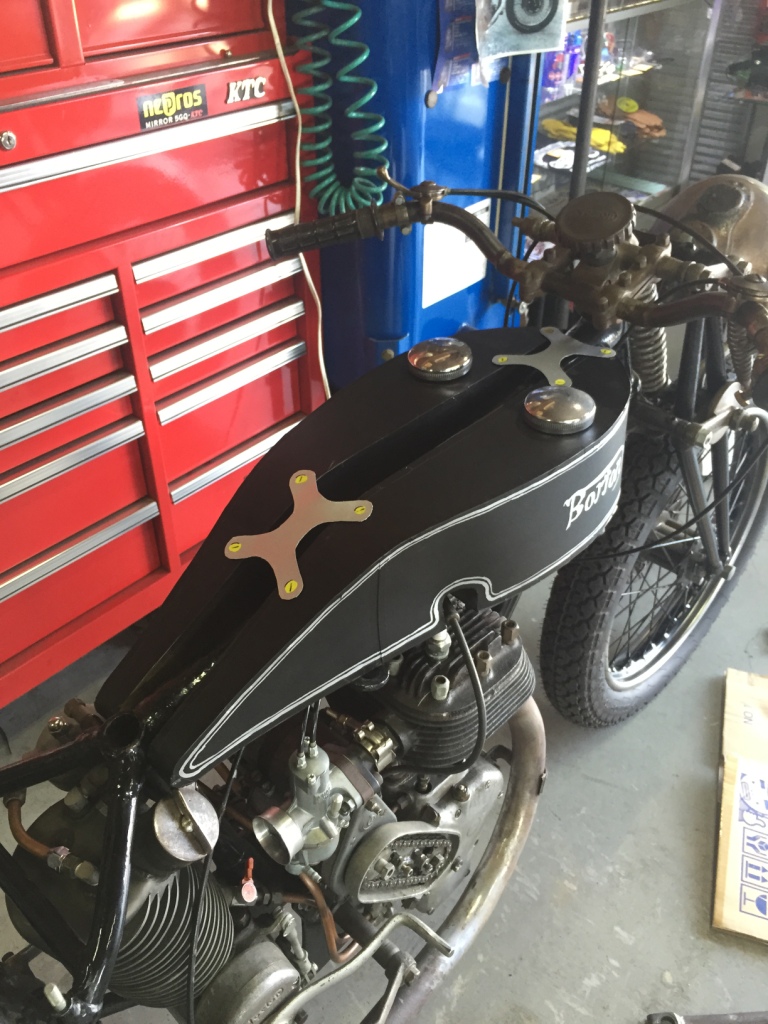

イメージはこんな感じ

IMG_5830



一見本物?いやいや『紙』でっせ。

これじゃガソリン漏れるわい!

よし!やるぞ!

IMG_8639

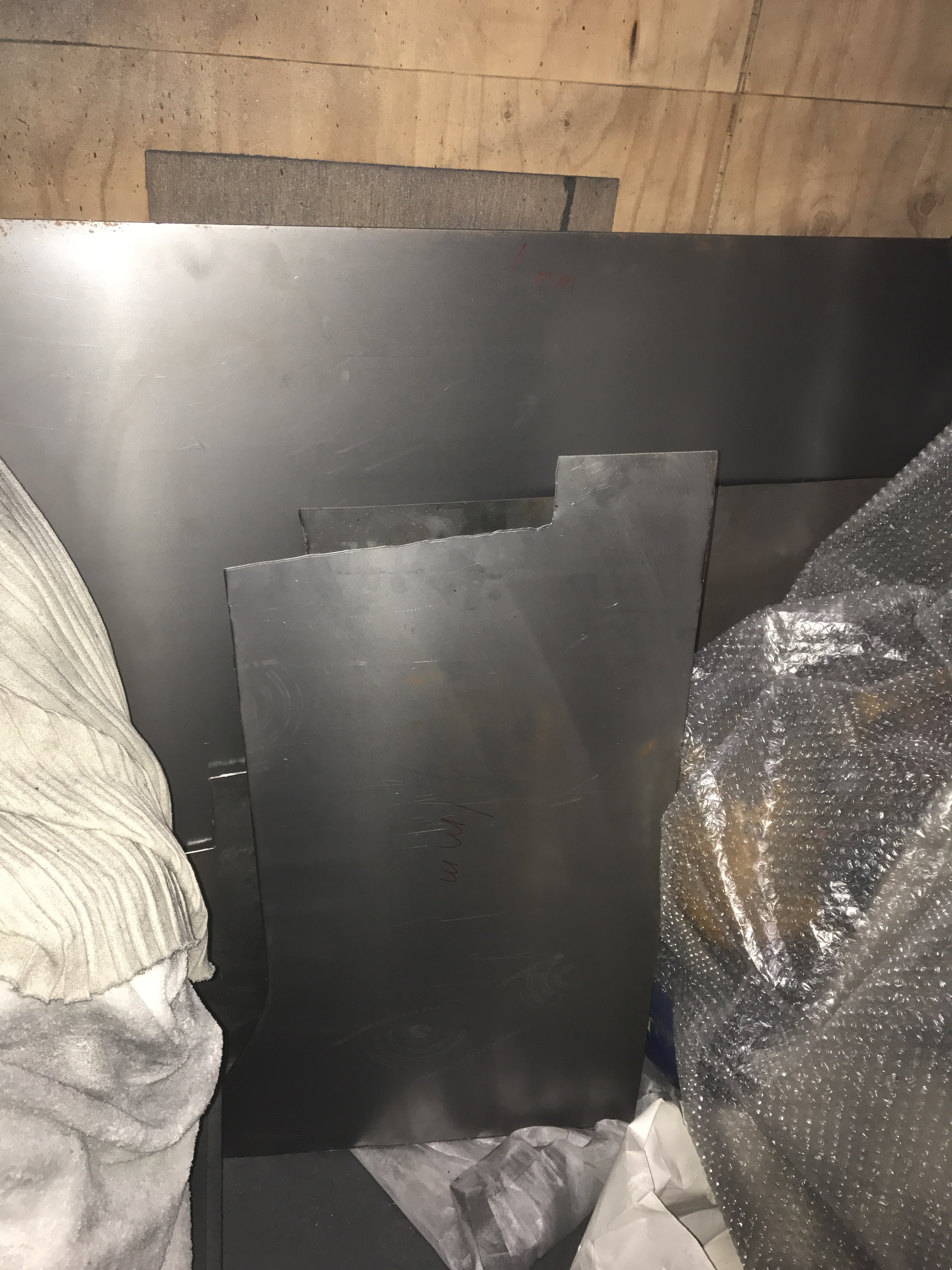

 素材となるのは『鉄』

いつもは1.2mmを使うのだが今回は1mm

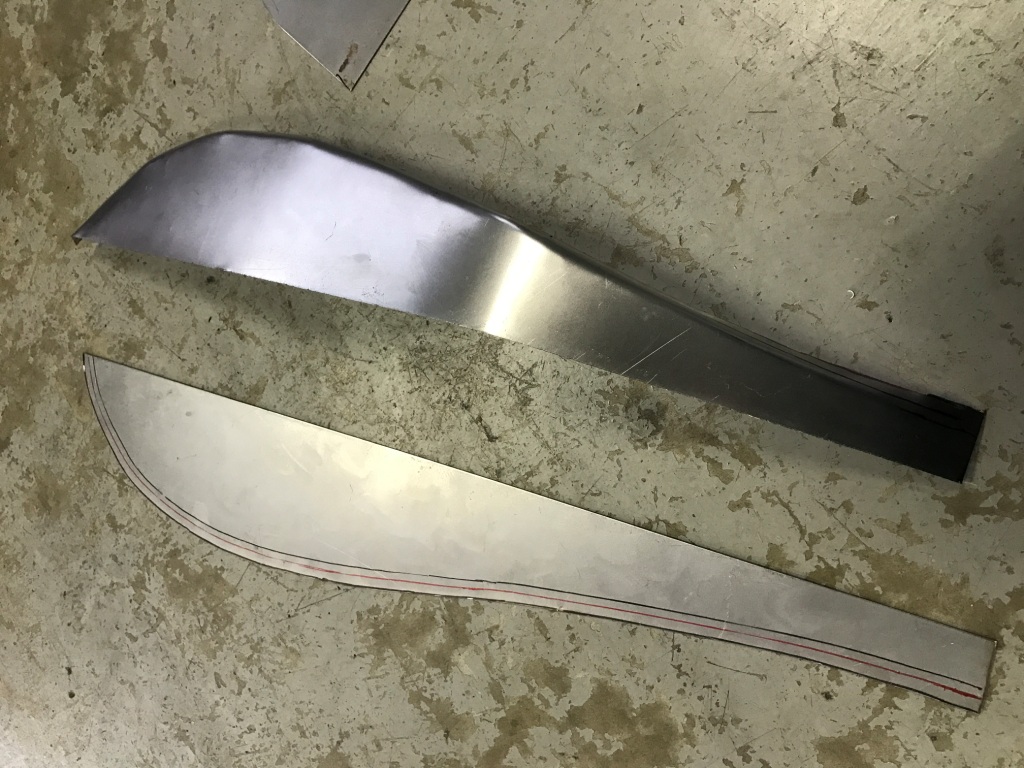

IMG_8542

まずは型に合わせて鉄板を切り出す

ギャイ~ン

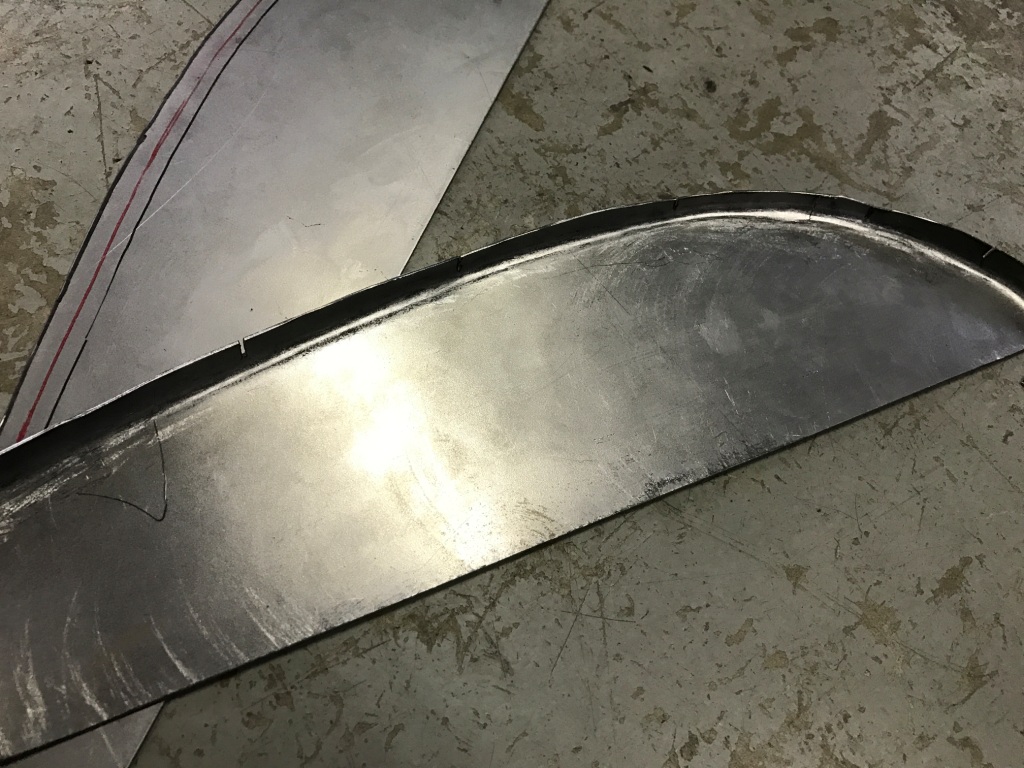

IMG_8543

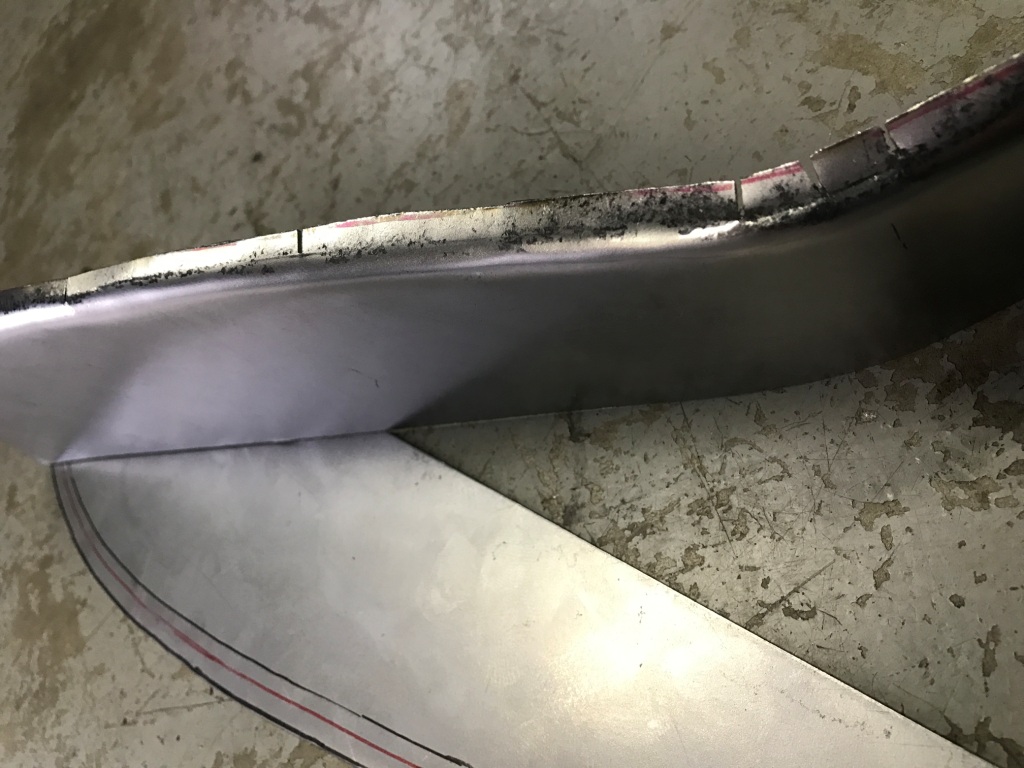

IMG_8544

今回のポイントは『アール』だ。

上部の角部分に微妙なアールをつけるべくひたすら板金作業!

カンカンカンカン!クソー!またカン!

(たまったうっぷんはここで吐き出す)

1mmを採用したのもこれが理由なのだ。曲げやすいからね

IMG_8648

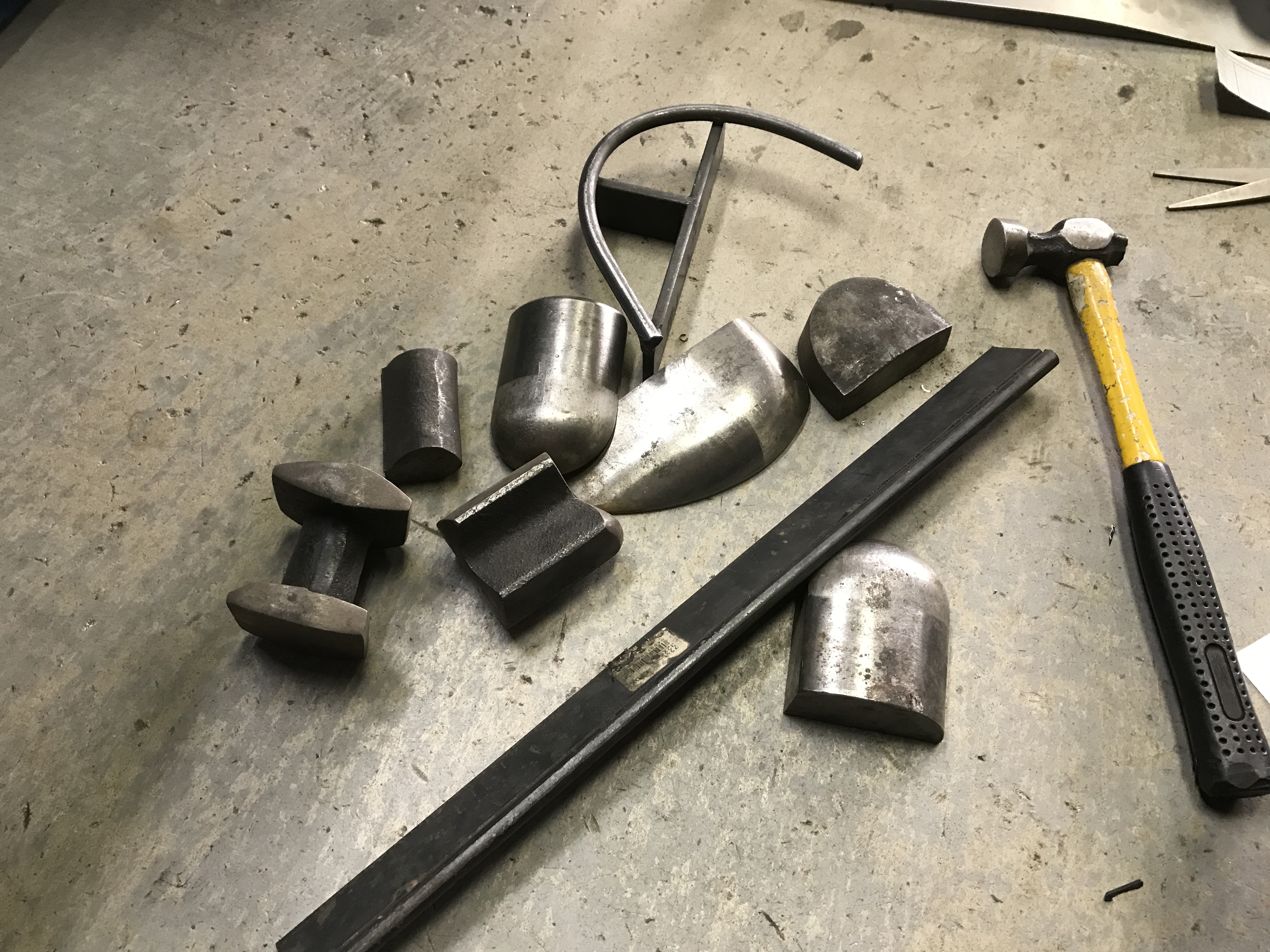

ちなみにこれが板金用の冶具と板金ハンマー

自家製もあるよ

(ハンマー片っぽ折れてる…汗)

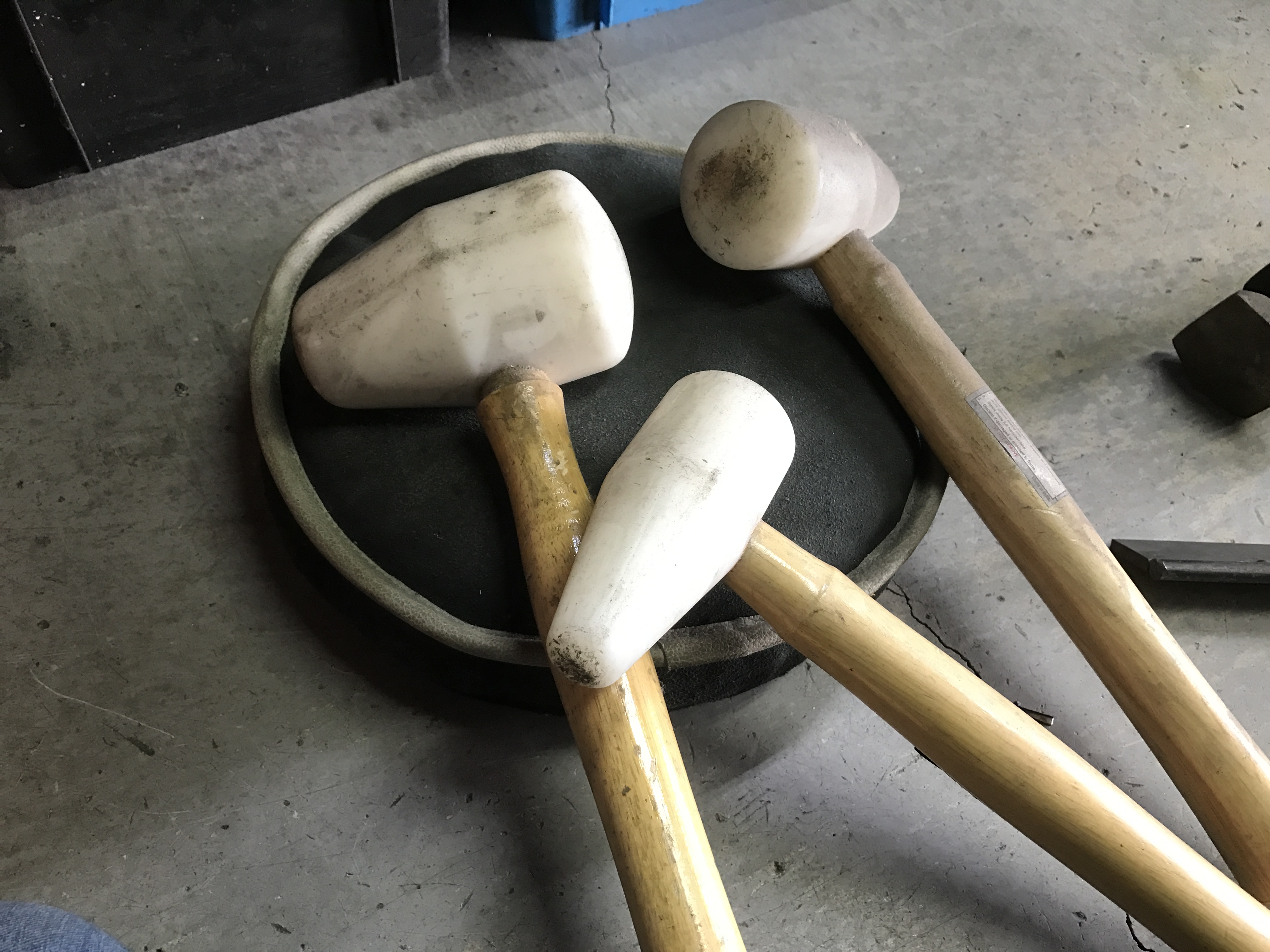

IMG_8649

こんなのも使う場合も

とにかく手作業ね

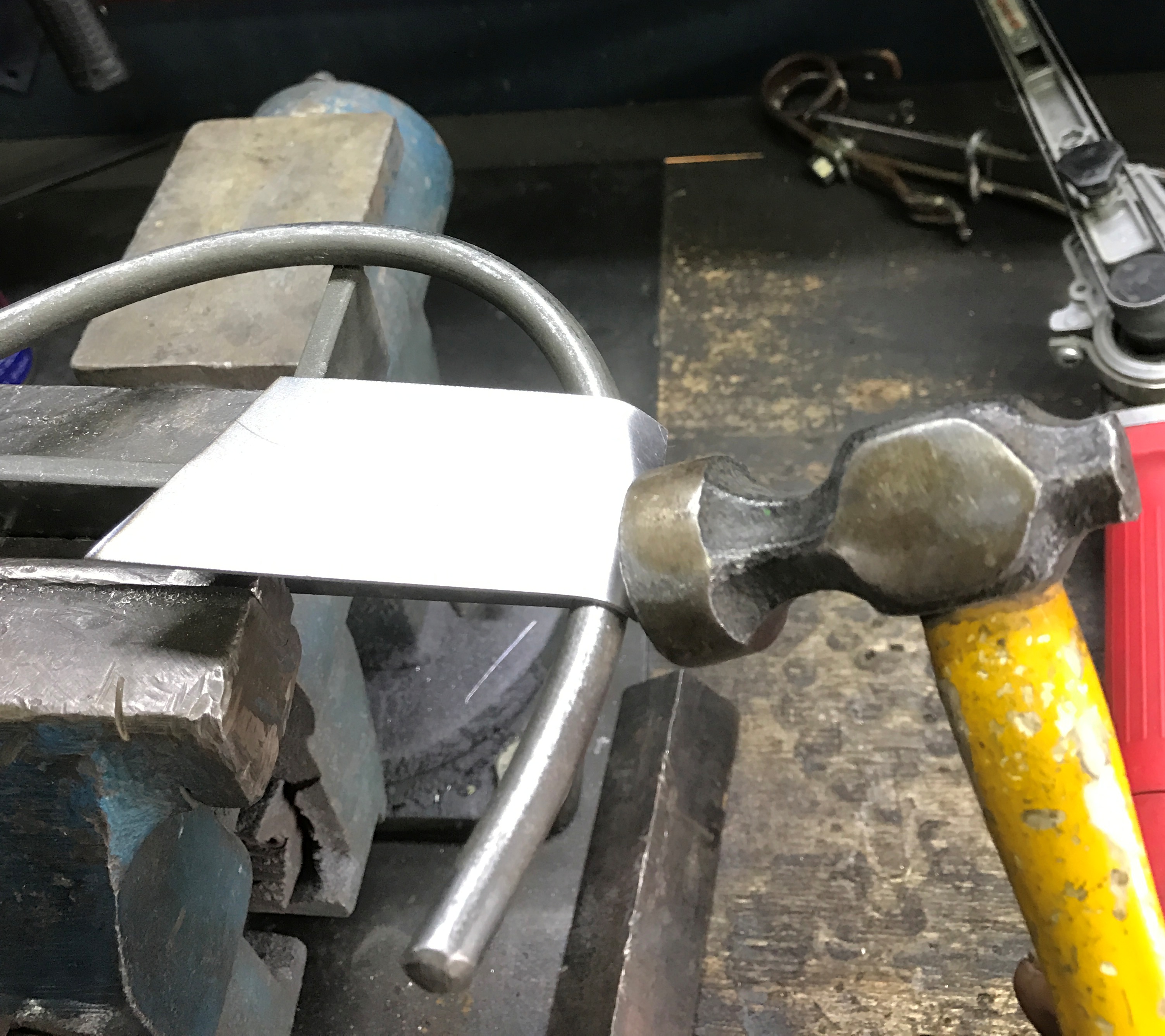

IMG_8652

こんな感じでアールをつけていくんですわ

カーン!てか

IMG_8571

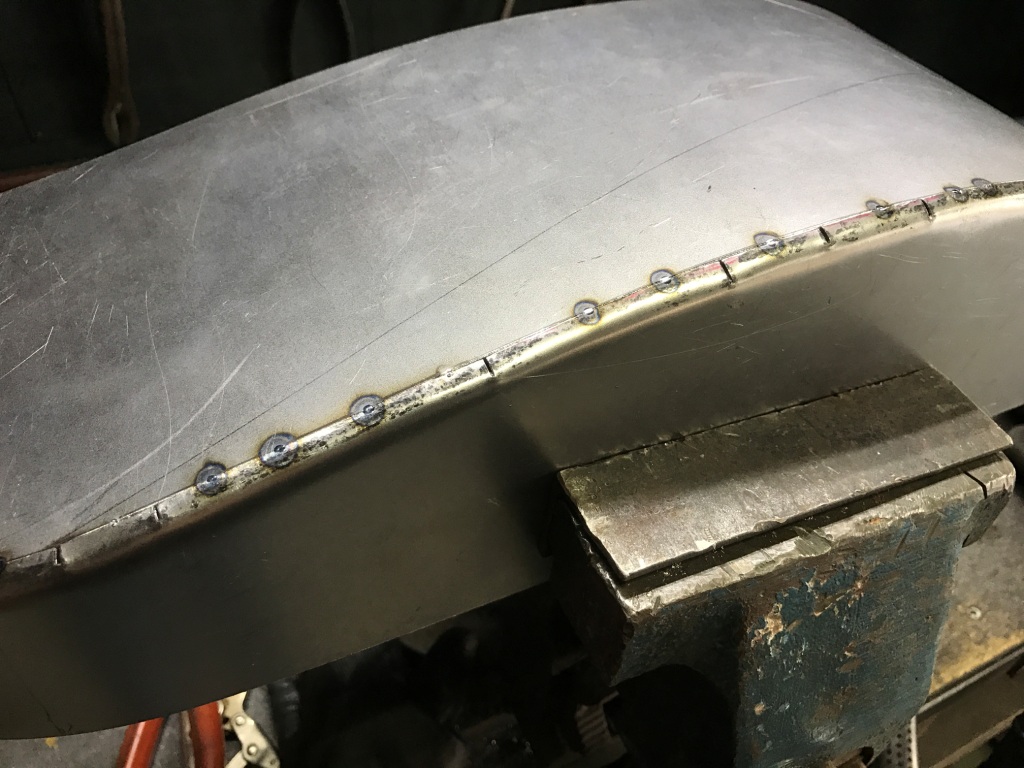

納得のいくアールと曲げが決まれば、側面版と張り合わせる。

これがまたキャビア!いや、シビア!

IMG_8563

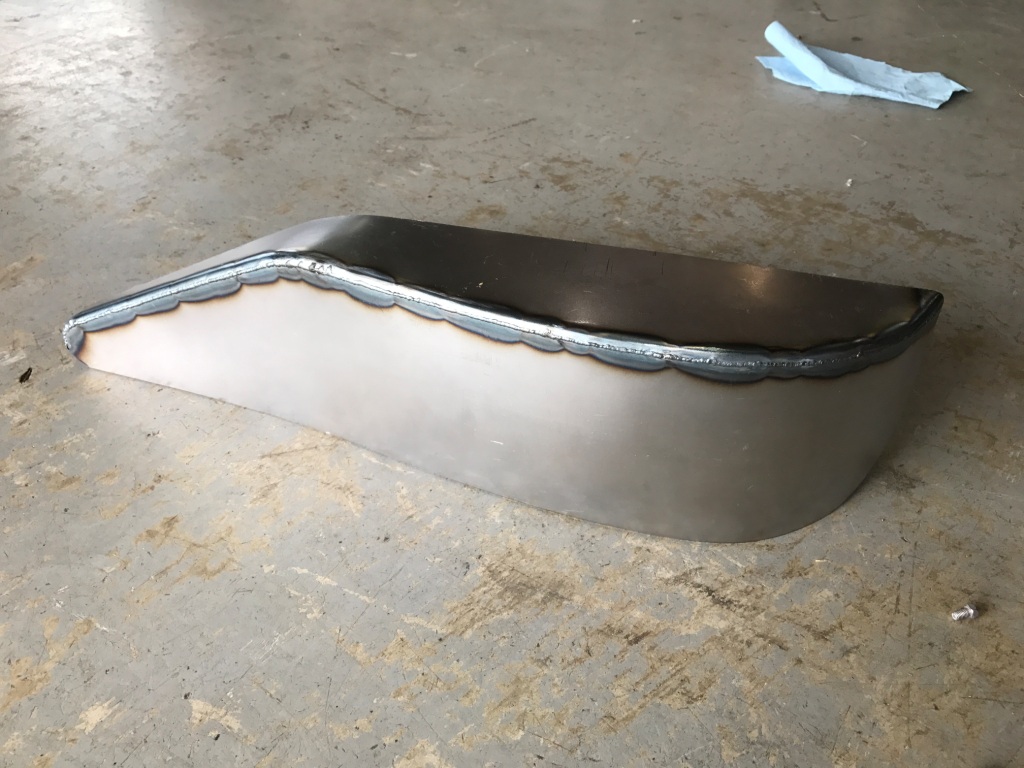

んで一通り溶接で走る。

(1mmなので慎重にね…  つ、疲れる~!汗)

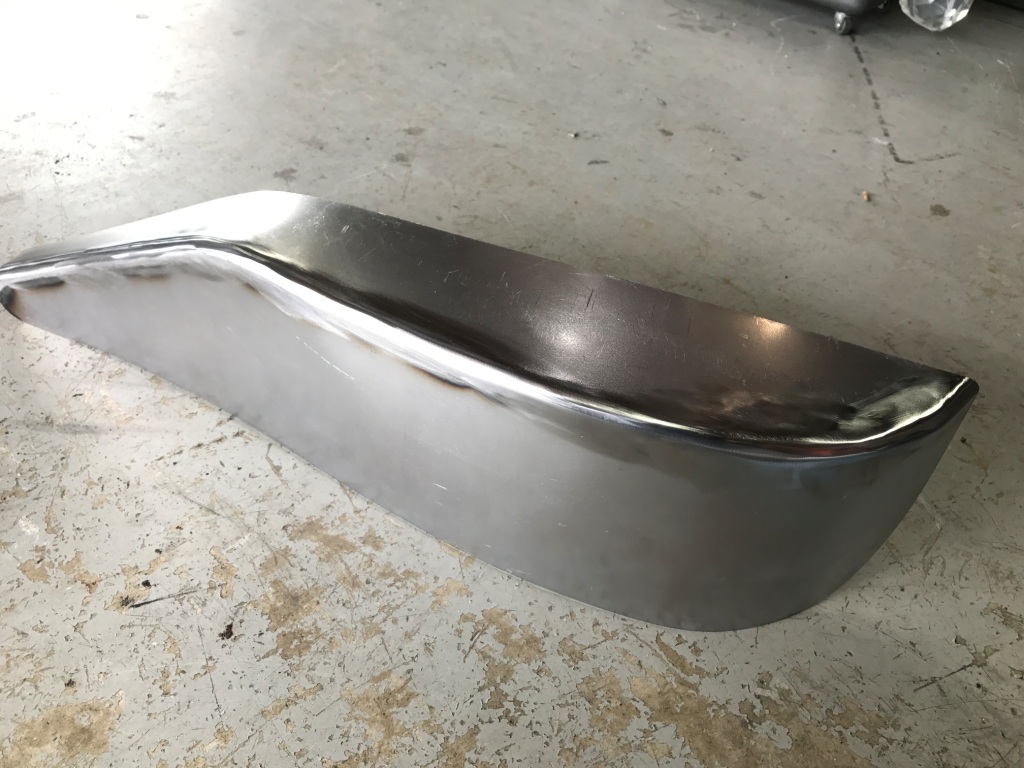

IMG_8564



ビード部を削り落とし、さらに板金&ならし作業を施す。

もはや鼻毛は真っ黒

う~ん、いい感じ

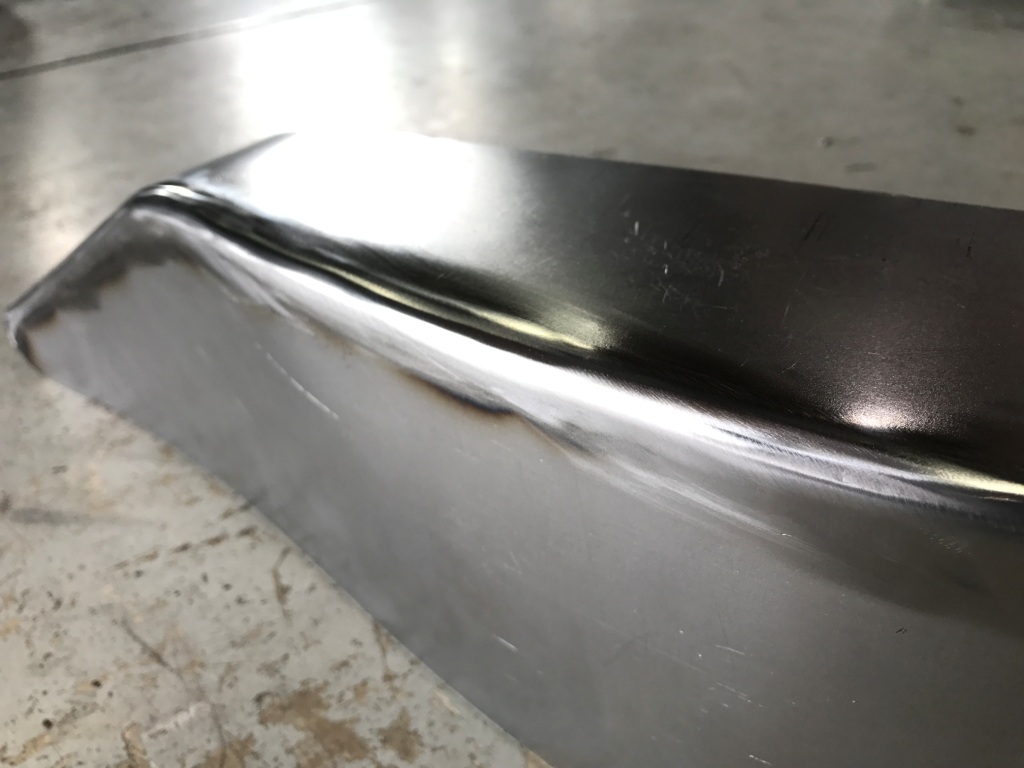

IMG_8566

今回のもう一つの肝は『塗装をしない』!

塗装をしないということはどういうことか..

そう、仕上げのパテ処理をしないということだ!

要するに『地』がモロなのでごまかしがきかないぞ!

よし!まずは泣こう!エ~ン 泣



IMG_8584

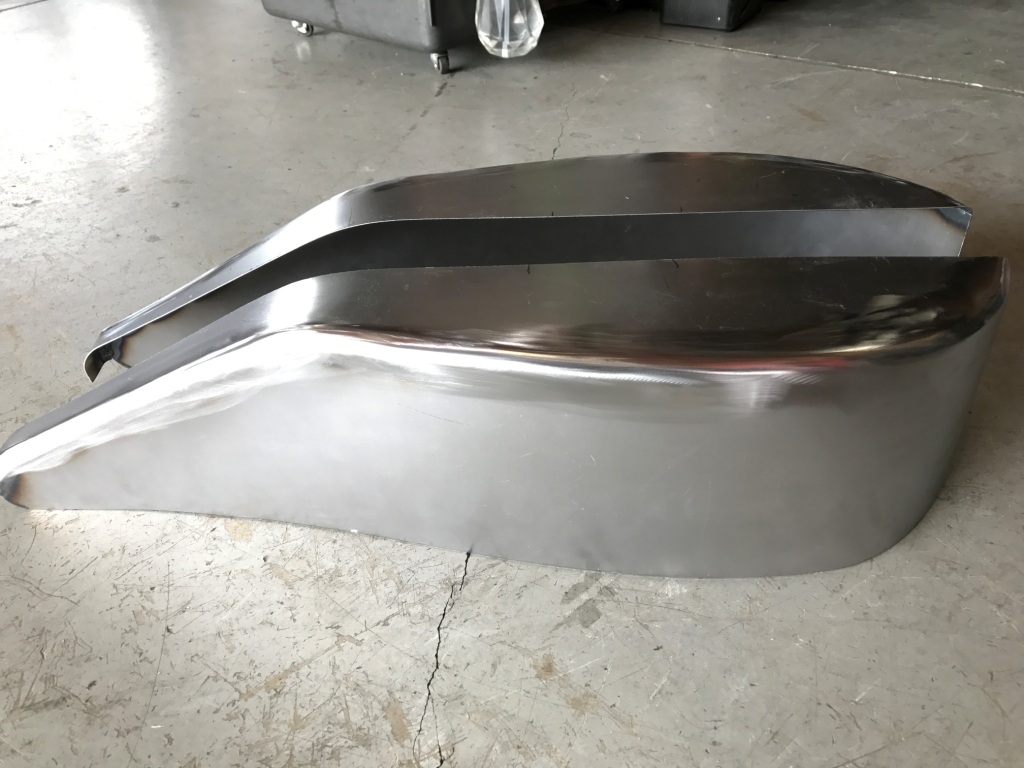

分割タンクなので作業は2倍!キャ~! 助けてドラえもん!

IMG_8635

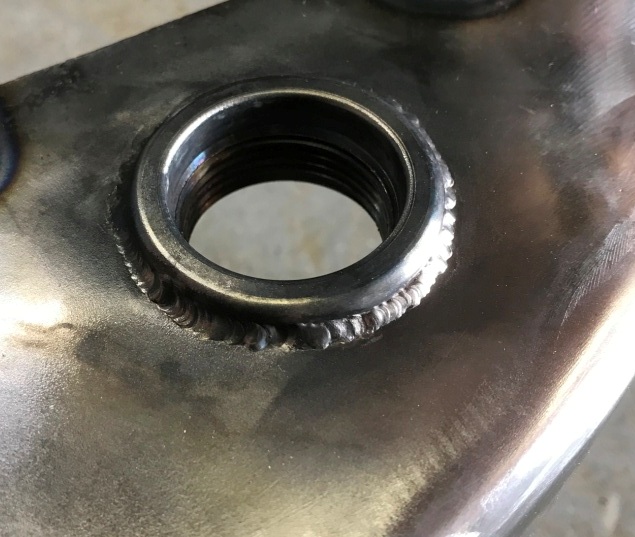

次はキャップベースをつける

1mm鉄板なもんで熱でひずみやすいんよね~

これまた慎重に!

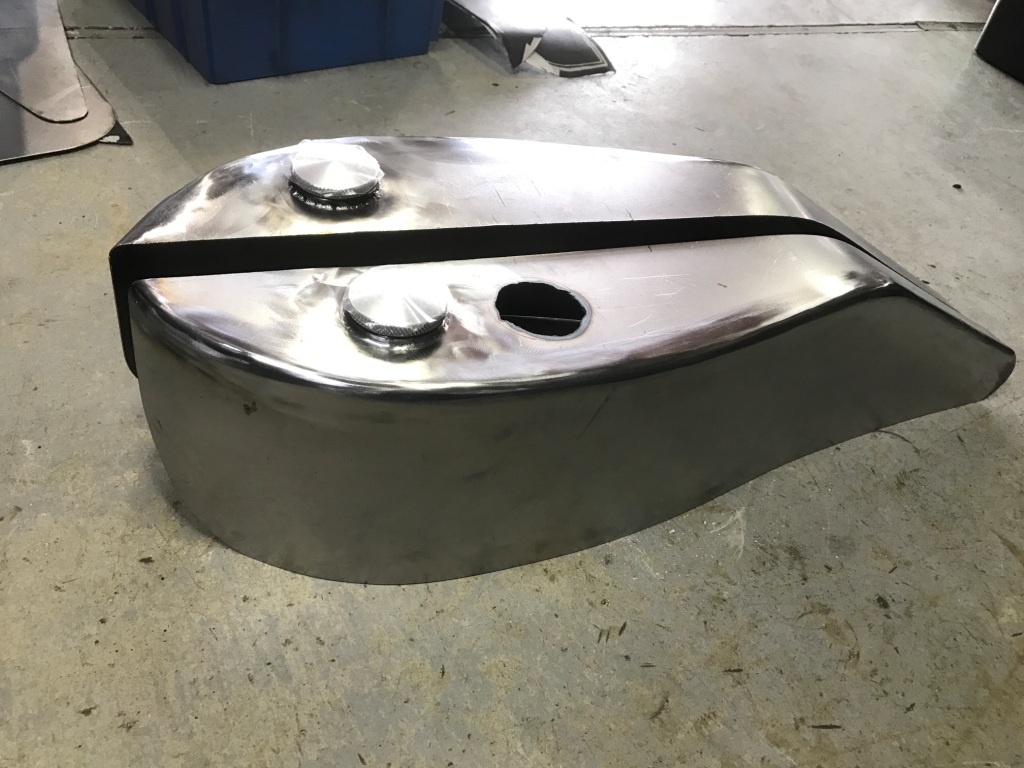

IMG_8628

とりあえずタンクらしくなってきた?かな

「もう一個の穴は何?」

ハッハッハ!その正体は….

  つづく
